結構特點：

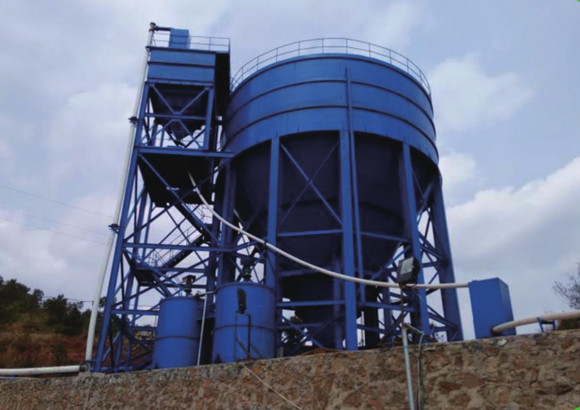

產品簡介： GNZS系列深錐濃縮機，是運用逆流沉降、沉積壓縮理論，結合傾斜板技術和絮凝助降技術，自行設計的新型全自動、高性能連續脫水設備。具有占地面積小、單位面積處理能力大、適應范圍廣、底流濃度高、溢流清、易于實現全自動控制等特點，廣泛適用于冶金、礦山、煤炭、鋼鐵、化工、建材、水泥、污水處理等含固料漿的濃縮和凈化。 GNZS系列深錐濃縮機，根據用戶的物料特性及工藝條件，可選擇性提供單一重力排料型、單一強制排料型和混合型（重力排料型升級加裝排料耙）三種機型。 結構特點： 1、適宜絮凝攪拌強度的入料流道設計，絮凝劑用量更少，效果更好； 2、濃相沉積層下穩態布料，逆流絮凝、濾降； 3、特殊設計的清水內循環系統，使入料在適宜的濃度下絮凝沉降； 4、具有自潤滑性的傾斜板構造，縮短沉降距離、增加處理能力； 5、濃相沉積層高度的準確測控，實現高濃度排放； 6、傾斜板、打散錐的合理布置，更利于打散、擠出絮團內間隙水； 7、模塊化設計，電機、液壓無級調速兩種驅動方式任意選擇； 8、重力排放型可輕松升級為強制排放型（混合型）； 9、結構部件經有限元分析、優化，實現長壽命可靠運行； 10、高強度耙架設計，即使在高粘礦漿中也能良好運行； 11、智能化控制模塊，實現基于給料濃度、給料量的絮凝劑恒定控制，基于底流濃度和沉積層高度的底流泵控制； 12、重力排料型采用大傾角倒錐排放，更適合于礦山精礦脫水、尾礦高濃度排放； 13、流線型耙架設計，耙漿阻力更小，效率更高； 產品優勢： 1、高濃度底流，高可達72%； 2、低濁度溢流,溢流水濁度≤500ppm 3、單位面積處理能力大，可達180～1500kg/m2?h 4、占地面積小、建設速度快； 5、運行成本低； 6、全自動智能化運行； 7、為您的脫水流程提供系統化解決方案。 8、針對特殊物料，由試驗中心通過小型化試驗，為您提供無絮凝劑深錐濃縮解決方案。 GNZS系列濃縮機基本參數
基本參數
Basic data
型 號Model
GNZS-5
GNZS -7
GNZS -9
GNZS -12
GNZS -18
GNZS -24
GNZS -30
GNZS -35
GNZS -40
濃縮池內直徑D（m）
Inner diameter of concentration pool（m）
5.
7.
9.
12.
18.
24.
30.
35.
40.
濃縮池深度h（m）
Depth of concentration pool（m）
11.8
15.6
17.3
20.00
13.0
13.80
14.70
15.50
16.33

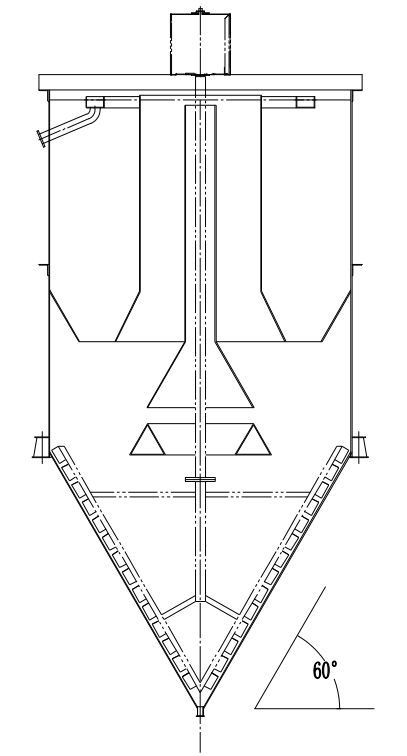

變錐、錐角（°）
Cone, cone angle (°)
60
120
沉淀面積（㎡）
Settling area（㎡）
63.0
113.5
197.0
350.5
645.0
1024.0
1469.0
1714.0
2355.0
提耙高度
Lifting height (mm)
300
提耙速度mm/min
Lifting speed mm/min
5-30
耙架每轉時間
Truss per revolution time (min)
2.0-4.5
2.7-6.5
3.5-8.1
4.7-11.0
7.0-16.2
9.4-22.0
11.5-27.0
13.5-31.0
15.0-36.0
傳動電機功率/kW
Drive motor power / kW
3.0
4.0
4.0-5.5
5.5-7.0
7.0-11.0
11.0-15.0
15-18.5
液壓泵排量ml/r
Hydraulic pump displacement ml/r
10
16
25
40
40-63
最大驅動扭矩kNm
Maximum drive force kN
34.5
62
110
189
442
810
992
1164
1595
外型尺寸/m
Outline dimension (m)
L
6.50
8.50
11.00
14.00
24.00
32.00
37.00
42.00
H
12.80/14.30
16.6018.60
18.50/20.50
21.50/24.00
17.00
18.00
18.70
19.50
20.50
說明：可提供防腐型,用于非中性介質.防腐型祼露面采用富鋅底漆+氯化氯丁橡膠漆或艦船專用漆的重防腐涂裝工藝，過流表面粘敷高性能耐磨損、耐酸堿橡膠層。祼露面和過流面均可根據您的要求，采用適合您工作介質的防護層。
Anti-corrosion type can be provided for non-neutral medium and its exposed surface adopts heavy anti-corrosion coating process of zinc-rich primer & chlorinated chloroprene rubber paint or specific ship paint. The overflow surface is coated with high performance, wear resistant, acid & alkali resistant rubber layer. Both exposed and overflow surfaces can use a protective layer suitable for your working medium, depending on your requirements.

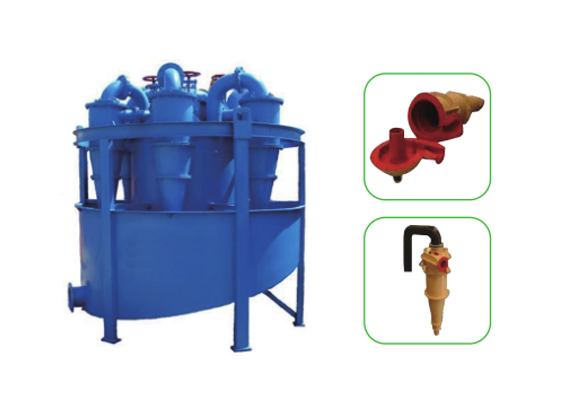

水力旋流器（組）
NT系列周邊傳動濃縮...

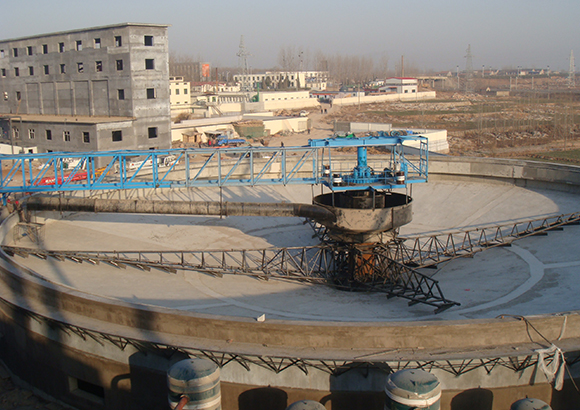

GNZ系列中心傳動濃...
